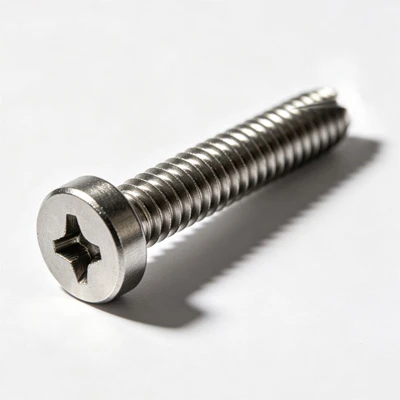

Kamin tal-Qtugħ tal-Ħjut tal-Azzar

Il-viti huma karburizzati u mkessħa. Fuq il-wiċċ jiġi ffurmat saff karburizzat iebes u reżistenti għall-użu-. L-ebusija tal-wiċċ tilħaq 450 ~ 650 HV (madwar 48 ~ 56 HRC). Dan huwa biżżejjed biex jinqatgħu faċilment pjanċi regolari tal-azzar tal-karbonju. Ħu ST3.5 bħala eżempju. L-ebusija tal-wiċċ tagħha ġiet imkejla sa 580 HV. Fit-test tal-invitar ripetut u 'l barra, ma kien hemm l-ebda xedd ovvju fuq it-tarf tat-tqattigħ tal-ħajta. Dan jiggarantixxi riżultati ta 'qtugħ konsistenti waqt l-assemblaġġ tas-serje.

Diversi disinji tal-kanal tat-tqattigħ bħal D-tip, F-tip, u T-tip huma disponibbli. Huma rispettivament immirati lejn sottostrati differenti bħal folji tal-metall, plastiks u injam. Pereżempju, it-tip D għandu 2 sa 3 skanalaturi lonġitudinali. Meta jintuża għal pjanċi tal-azzar bi ħxuna ta '0.8 sa 2.0 mm, id-dijametru rakkomandat tat-toqba tal-qiegħ huwa 3.3 sa 3.4 mm (ST4.2). Id-dejta tat-test turi li l-invitar-fit-torque jista' jitnaqqas bi 30% bl-użu tat-tip korrett. Jista 'wkoll jipprevjeni l-partijiet tal-plastik milli jinqasmu minħabba stress eċċessiv ta' estrużjoni.

Diversi tipi ta 'ras bħal pan head, head countersunk, u flanġ eżagonali huma disponibbli. Il-firxa tat-tul tkopri minn 4 mm sa 100 mm. Dan jista 'jadatta għal ħxuna tal-pjanċa differenti u rekwiżiti tar-ras countersunk. Pereżempju, viti tar-ras pan ST4.2 huma disponibbli f'tulijiet minn 8 mm sa 50 mm. Jista 'jingħaqad ma' diversi kombinazzjonijiet ta 'pjanċi tal-azzar ta' 1.0 mm u partijiet tal-plastik ta '6 mm. L-istatistika turi li t-tqabbil flessibbli tal-ispeċifikazzjonijiet u t-tulijiet jista 'jżid l-effiċjenza tal-għażla tad-disinn b'40%. Tnaqqas ukoll l-ispejjeż ta 'adattament addizzjonali.

Il-ħxuna tal-kisi tar-ras tal-kamin, ix-xaft u t-tarf tal-kanal tal-ħajt taffettwa direttament il-kapaċità ta 'prevenzjoni tas-sadid. Uża X-il-kejl tal-ħxuna tal-fluworexxenza tar-raġġi X għall-iskoperta. Il-proporzjon tal-ħxuna tal-kisi tal-crest tal-ħajta mal-qiegħ tal-ħajt tal-viti ta '-kwalità għolja mhuwiex inqas minn 0.7. Il-ħxuna medja hija 8 ~ 12 μm. Ħu ST3.5 bħala eżempju. Il-kisi tal-crest huwa 9.5 μm. Il-kisi tal-bażi tas-snien huwa 7.2 μm. Il-proporzjon bejn it-tnejn huwa 0.76. Il-proporzjon tal-prodotti ġenerali ħafna drabi huwa inqas minn 0.5. Dan jirriżulta fi truf esposti tal-iskanalaturi tat-tqattigħ. Fit-test tal-isprej tal-melħ, is-sadid aħmar l-ewwel deher mill-kanal. Il-ħajja tagħha kontra-sadid hija għalhekk imqassra bin-nofs.

Jista 'jintuża ma' ċrieki tas-siġillar-installati minn qabel

• Ir-ras tista' tiġi installata minn qabel b'gaskits tan-najlon jew O-rings. Il-pressjoni tas-siġillar tilħaq 0.3 MPa u l-grad li ma jgħaddix ilma minnu huwa IP67. Il-proċess tal-inkullar separat jitħalla barra, u l-ħin tal-assemblaġġ tal--biċċa waħda jitnaqqas b'2 sekondi oħra.

Ottimizzazzjoni tal-bidu tal-ħajt

• It-taper fit-tarf tal-bidu tal-ħajt huwa ddisinjat biex ikun 15-il grad ~ 20 grad. Ir-rata ta 'suċċess tal-allinjament tat-toqba tad-dħul tiżdied għal 99.5%. Meta mqabbel mat-truf tal-bidu tal--angolu rett, ir-rata tal-imblukkar titnaqqas b'70%, u b'mod sinifikanti tnaqqas ix-xogħol mill-ġdid.

Evita r-riskju li l-ġewż jaqa '

• Disinn mingħajr ġewż, m'hemm l-ebda problema ta 'vibrazzjoni tal-ġewż li tinħall jew titlef. Skont l-istatistika fuq-sit, ir-rata ta' xogħol mill-ġdid minħabba l-ġewż li waqa' tnaqqset għal inqas minn 0.1%. L-affidabbiltà hija mtejba b'mod sinifikanti.

Naqqas id-deformazzjoni tas-sottostrat

• Il-forza ta 'estrużjoni radjali ġġenerata matul il-proċess tat-tqattigħ hija biss 40% ta' dik tat-tip ta 'estrużjoni. Meta tieħu l-konnessjoni ST3.5 għal pjanċa rqiqa ta '0.8 mm bħala eżempju, l-għoli ta' protrużjoni tad-dahar jitnaqqas minn 0.3 mm għal 0.1 mm. Dehra aktar lixxa.
